Quins avantatges i desavantatges tenen la retroiluminació LED de tipus lateral i la retroiluminació LED de tipus directe?
May 27, 2021
La retroiluminació LED de tipus lateral és una mena de producte de retroiluminació de tecnologia habitual i també és un dels dos grans tipus de retroiluminació LED, igual que la retroiluminació LED de tipus directe. Quines són les característiques de la retroiluminació LED de tipus lateral, quins són els avantatges i els desavantatges i què es pot millorar? Aquest article se centra a explicar-los i analitzar-los i espero que us sigui útil.
Anàlisi dels avantatges i desavantatges dels mòduls de retroiluminació LED de tipus lateral
avantatge
1. Pot utilitzar menys matrius LED, estalviant costos
2. Pot crear un cos relativament prim, de manera que la part posterior del panell LCD de la TV LED no necessita equipar-se amb un mòdul LED, sinó col·locar-la al lateral, cosa que pot reduir el gruix total de la pantalla i crear un material més prim. més que un televisor LCD de retroiluminació LED amb il·luminació directa. Plantat.
Desavantatge
1. També es pot millorar l'eficiència d'acoblament del paquet LED i de la placa de guia de llum;
2. És difícil quan s'aplica a mides grans;
3. El control local no és possible.
4. Estructura tradicional del mòdul de retroiluminació LED de tipus lateral

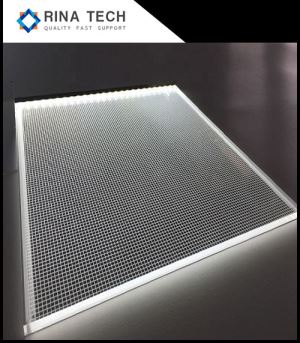

L’estructura del mòdul de retroiluminació LED tradicional de tipus lateral
L’estructura del mòdul de retroiluminació LED il·luminat lateral tradicionalment inclou que la font de llum LED es disposa al costat de la placa de guia de llum i que es formen punts a la superfície inferior de la placa de guia de llum. La llum emesa pel paquet de LED s’acobla a la placa de guia de la llum i es propaga cap a la pantalla de cristall líquid mitjançant la reflexió i la dispersió de la làmina reflectant i els punts.
Mancances estructurals
Per als mòduls de retroiluminació LED il·luminats a la vora, tota la llum emesa pel xip LED no pot entrar a la placa de guia de la llum. Per una banda, una part de la llum (llum gran angular, entre un 20% i un 30%, segons l'estructura del paquet) és causada per una reflexió interna total. No es pot emetre des de la superfície emissora de llum del paquet LED. D’altra banda, fins i tot si la llum s’ha emès des de la superfície emissora de llum del paquet LED, una part de la llum no pot entrar a la placa de guia de la llum a causa del reflex de la superfície d’incidència de la llum de la placa de guia de la llum. . Cal millorar encara més el mètode d’acoblament i l’eficiència entre el paquet LED i la placa de guia de la llum.
Mètode de millora de la llum de fons LED lateral
1. Milloreu l'eficiència de l'acoblament entre el paquet LED i la placa de guia de la llum
Per tal que tota la llum emesa pel xip LED entri a la placa de guia de la llum, s’utilitza cola transparent 210 per enganxar la superfície de sortida de llum del paquet de LED 102 a la superfície d’entrada de la llum de la placa de guia de la llum, com es mostra a la figura 2. A causa de l'índex de refracció del gel de sílice, de la cola transparent i de la placa de guia lleugera del paquet LED, bàsicament és el mateix. Per tant, bàsicament no hi ha cap reflexió interna total a la superfície de sortida de llum del paquet de LED i bàsicament no hi ha cap reflex a la superfície d’entrada de llum de la placa de guia de la llum. La llum emesa pel xip LED entra bàsicament a la placa de guia de la llum i es millora l’eficiència de l’acoblament. Assoliu el 100%. A més, com que no hi ha una reflexió interna total, la llum gran angular emesa pel xip LED també entra a la placa de guia de la llum, cosa que facilita la uniformitat de la brillantor.
Avantatges després de la millora:
(1) Es millora l'eficiència de l'acoblament entre el paquet LED i la placa de guia de la llum.
(2) L'eficiència d'extracció de llum del paquet LED s'incrementa entre un 20% i un 30%.
(3) La calor generada per cada paquet de LED es redueix aproximadament entre un 8% i un 13%.
(4) Amb la condició d'assegurar la mateixa brillantor, el nombre de paquets LED utilitzats es redueix al voltant d'un 16% -23%, reduint els costos.
(5) La calor total generada pel mòdul de retroiluminació LED es redueix aproximadament entre un 23% i un 33%.
(6) El consum d'energia es redueix aproximadament entre un 16% i un 23%.
(7) S'incrementa l'angle emissor de llum del paquet LED.
2. Placa de guia lleugera amb ranura en V adequada per a TV de grans dimensions
El mòdul de retroiluminació LED muntat lateralment amb la placa de guia de la llum de la ranura en forma de V permet aplicar la llum de fons LED a qualsevol pantalla de pantalla de gran mida sense necessitat d’utilitzar xips LED de més brillantor.
Es forma una ranura 402 en forma de V a la part mitjana de la part superior de la placa de guia de llum 401 i es disposa una font de llum LED 408b a la posició corresponent a la ranura en forma de V a la part inferior de la placa de guia de llum. Quan la llum 425 emesa per la font de llum LED es propaga cap amunt, es troba completament dins del solc en forma de V 402. Reflexioneu, de manera que es propagui al costat de la placa de guia de la llum i s’enganxi a la part inferior de la placa de guia de la llum l'eficiència d'extracció de llum.
Avantatges després de la millora:
(1) Apte per a pantalles de visualització de qualsevol mida gran.
(2) Aprimament. El gruix de la forma SMD del paquet LED pot ser de 0,7 mm i el gruix del PCB pot ser d’1 mm. Per tant, el gruix del mòdul de retroiluminació LED és només 1,7 mm més que el gruix del mòdul de retroiluminació LED tradicional de vora.
(3) L’eficiència d’extracció de llum del paquet LED és elevada.
(4) Millor dissipació de calor.
(5) S'incrementa l'angle emissor de llum del paquet LED.
3. El mòdul de retroiluminació LED d’entrada lateral sense placa de guia de llum que redueix el nombre de paquets de LED utilitzats
Una forma de realització d’un mòdul de retroiluminació LED il·luminat lateral sense placa de guia de llum: es proporciona una font de llum LED 205 per un costat i un reflector lateral 204b que hi ha oposat i es formen els punts 203 al reflector principal 204a i al lateral reflector 204b per ajustar els punts Estructura i distribució, uniformant la distribució de la brillantor
Avantatges després de la millora:
(1) No hi ha cap placa de guia de llum ni atenuació de la llum a la placa de guia de llum, per tant, es redueix el nombre de paquets LED utilitzats.
(2) Reduïu la calor generada.
(3) Reduir els costos.
(4) Reduir el pes.
Tot i que hi ha moltes mancances en la retroiluminació LED de tipus edge, no pot evitar que es converteixi en una retroiluminació LED d’ús habitual. També es deu als seus avantatges de cost i mida. Si les millores esmentades es poden utilitzar per superar o reduir la retroiluminació LED de tipus edge L’impacte negatiu de les deficiències del mòdul en el seu rendiment, l’espai de mercat que posseirà serà més ampli
